X-408™ | Web-Enabled Digital Input Module

Prodotti > Controlli remoti Ethernet > XYTRONIX
X-408™ | Web-Enabled Digital Input Module




Caratteristiche principali

  • Otto ingressi digitali optoisolati
  • Ogni ingresso può essere configurato come:
  • On/Off discreto
  • Contatori
  • Misure di frequenza
  • Monitora, registra e controlla 32 moduli remoti o fino a 100 I/O
  • Permessi utente: amministratore, manager, utente
  • Compiti
  • 50 programmato
  • 50 Condizionale
  • 20 programmi di sostituzione
  • Invia avvisi e-mail in base a condizioni definite dall'utente (supporta server di posta crittografati, come Gmail)
  • Orologio in tempo reale con sincronizzazione del server NTP
  • Ora legale automatica e regolazione dell'anno bisestile
  • Nessun software richiesto
  • Pagina di controllo basata sul web personalizzabile
  • Supporto per script BASIC per flessibilità avanzata
  • Registrazione configurabile
  • Grafici (dati registrati)
  • HTTPS/TLS crittografato
  • Configurazione dell'indirizzo IP statico o DHCP
  • Modbus, SNMP, servizio remoto, filtro IP
  • Aggiornabile sul campo
  • Connettore a 14 terminali rimovibile per una facile installazione
  • Custodia robusta per montaggio su guida DIN/a parete



Esempi di Applicazioni - Internet delle cose in campo industriale (IIoT)

L'X-408 è ideale per le applicazioni che richiedono il monitoraggio degli ingressi discreti su una rete IP ad esempio:

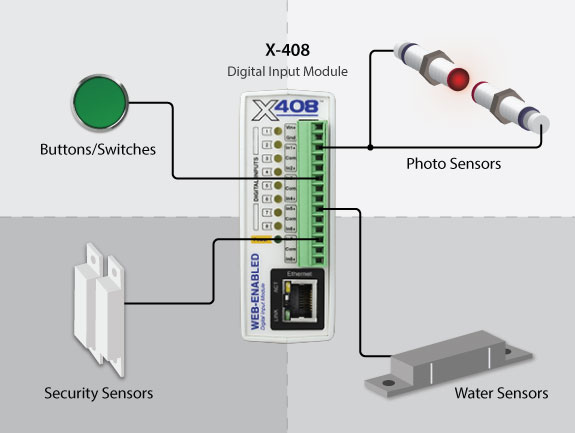

Monitoraggio degli ingressi discreti

Usa l'X-408 per rilevare lo stato di pulsanti e interruttori. Invia lo stato degli ingressi ad altri controller della serie 400 (X-400, X-410, ecc.) per il controllo in tempo reale.

Pulsanti/Interruttori

Monitorare lo stato di accensione/spegnimento di pulsanti e interruttori. Utilizzando la comunicazione peer-to-peer (P2P), il modulo può essere collegato logicamente all'I/O su moduli remoti (WebRelay, X-410, ecc.) per controllare una varietà di dispositivi come serrature o luci.

Sensori dell'acqua, interruttori a galleggiante, ecc

Collegare sensori dell'acqua, interruttori a galleggiante, ecc. Configurare l'X-408 per inviare avvisi tramite e-mail/testo quando il sensore è scattato.

Sensori di sicurezza

Monitorare i sensori di sicurezza come sensori magnetici per porte/finestre, sensori di movimento, rilevatori di loop e altro ancora. Configura l'X-408 per inviare avvisi tramite e-mail/testo quando i sensori vengono attivati ​​in orari specificati.

Monitoraggio del processo

Usare l'X-408 per monitorare fotorilevatori, finecorsa, contatori, ecc. nei processi di produzione.

Misurazione del flusso

Collegare i sensori di flusso all'X-408 e configura la sua pagina di controllo per visualizzare il flusso in gpm, lpm, ecc., in tempo reale.

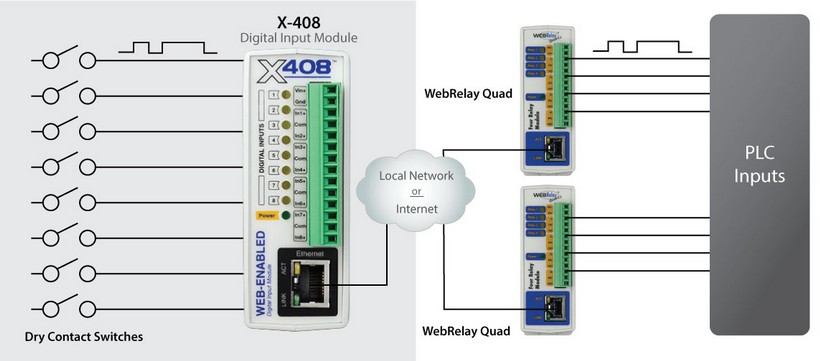

Mirroring I/O

L'X-408 può essere utilizzato in un sistema distribuito più grande. L'illustrazione mostra come funziona l'X-408 insieme ad altri prodotti ControlByWeb per il mirroring I/O.


Caratteristiche tecniche

Requisiti di alimentazione

  • Tensione:
    1. X-408-I: 9-28 V CC
    2. X-408-E: POE e/o 9-28 VDC
  • Corrente massima: 240 mA

Ingressi digitali

  • Numero di ingressi: 8
  • Tipo: otticamente isolato
  • Gamma di tensione: 4-26VDC
  • Corrente: 950uA @ 4V, 8.5mA @ 26V
  • Tempo di attesa minimo: 20 ms
  • Funzioni di ingresso: monitor di stato, relè di controllo, relè di controllo remoto, contatore scalabile, timer di accensione, timer di accensione totale, frequenza
  • Conteggio massimo: 24 bit
  • Frequenza di conteggio massima: 200 Hz max (a seconda della configurazione)
  • Edge Trigger: ascendente, discendente o entrambi

Orologio in tempo reale

  • Configurazione manuale o NTP (Network Time Protocol)
  • Periodo di sincronizzazione NTP: una volta, ogni giorno, ogni settimana, all'accensione
  • Regolazione automatica dell'ora legale

Batteria (condensatore) Alimentazione di riserva

  • Condensatore di alimentazione di backup
  • Funzioni di backup: conserva l'orologio in tempo reale, 1 registro, 2 contatori, 4 stati relè
  • Durata del backup: minimo 2 settimane


Rete

  • Tipo: porta Ethernet 10/100 Base-T
  • Configurazione: configurazione dell'indirizzo IP statico o DHCP

Connettori

  • Alimentazione e ingressi: 14 posizioni, spaziatura terminali 3,81 mm, rimovibile. Per cavo 16-28 AWG.
  • Rete: RJ-45 a 8 pin

Indicatori LED

  • Numero di LED: 11
    • Accensione
    • Ingressi digitali 1-8
    • Collegato alla rete
    • Attività di rete

Caratteristiche Fisiche

  • Temperatura di esercizio: da -40 °F a 150 °F (da -40 °C a 65,5°C)
  • Dimensioni:
  • 35,7 mm di larghezza
  • 98,5 mm di altezza
  • 78 mm di profondità (escluso il connettore)
  • Peso: 142 grammi
  • Materiale della custodia: plastica in policarbonato Lexan 940
  • Classificazione della fiamma dell'involucro: UL94 V0

Protocolli

  • HTTP, HTTPS, SSL, XML, Modbus TCP/IP, SNMP, SMTP, Servizi remoti

Registrazione

  • Dimensione file di registro: 512K (fino a 8.448 registri)
  • Memoria: Flash non volatile
  • Architettura del buffer: buffer circolare
  • I dati di registro possono essere archiviati periodicamente su un computer tramite FTP o e-mail.

Funzionalità avanzate

  • Generatore di attività
  • Interprete BASIC
  • Servizi remoti

Impostazioni password

  • Lunghezza password: 6-18 caratteri

Compatibilità elettromagnetica

  • IEC CISPR 22, CISPR 24
  • UE EN55024, EN55022
  • X-408-I: FCC 47CFR15 (Classe B)
  • X-408-E: FCC 47CFR15 (Classe A)

Conformità alla sicurezza del prodotto

  • IEC 61010-1






271.92 €(IVA incl.) 339.90 €
Aggiungi
