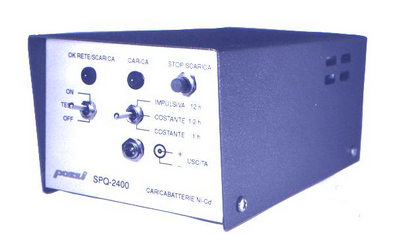

CARICA BATTERIE AUTOMATICO SPQ-2400

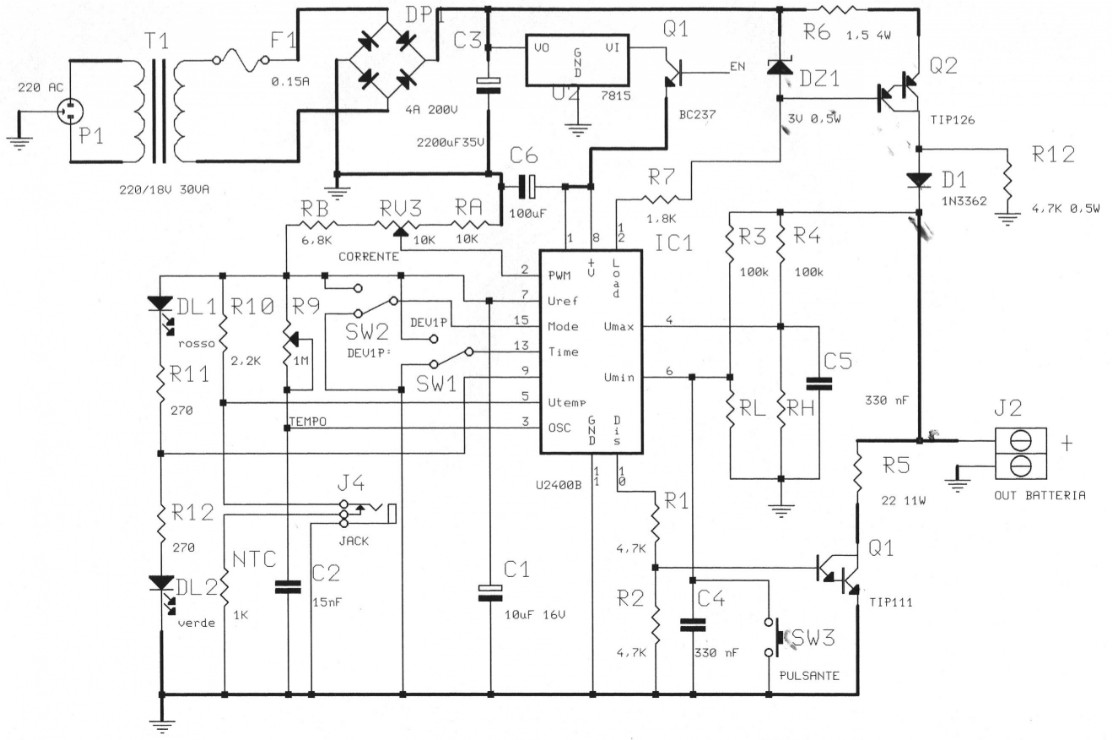

Descrizione generale
L'SPQ-2400 e' un caricabatterie per elementi al Ni-Cd / Ni-Mh con fase di prescarica e carica totalmente automatiche. Un circuito di commutazione elettronica riconosce quattro tipi di batterie : 4,8 / 7,2 / 9,6 / 12 V , cioe' da 4, 6, 8, e 10 celle in serie, adeguando opportunamente le soglie di tensione di fine scarica e di fine carica. E' possibile selezionare due diversi tipi di carica:
- carica rapida a corrente costante, programmando i tempi di 1/2 ora o 1 ora;
- carica lenta a corrente impulsiva, scegliendo il tempo di 12 ore.
Per ricaricare una batteria al Ni-Cd e' sufficiente impostare il tempo di carica con il deviatore SW1 e quindi,collegare all'uscita l'accumulatore ponendovi a contatto, se utilizzato, il sensore NTC di temperatura. Dopo circa 1 secondo il led rosso DL1 iniziera' a lampeggiare indicando che e' in atto la fase di prescarica, che puo' essere interrotta agendo sul pulsante SW3, nel caso si utilizzino batterie senza effetto-memoria,come quelle al NI-MH. Ultimata la fase di prescarica si attivera' quella di carica, segnalata dal led verde DL2 lampeggiante. Lo stato di fine carica si ottiene nei casi seguenti:
- raggiungimento del tempo programmato tramite SW1. In questo caso si ha la fine carica regolare, evidenziata dall'accensione fissa del led verde DL2 ed il successivo passaggio alla carica di mantenimento.
- superamento della soglia di tensione massima (1,8 V/el.) Se questo avviene prima che sia trascorso il tempo prefissato, si hanno 2 possibilita': con SW2 su ON, la carica viene interrotta ed il led rosso DL1 rimane attivo; se invece SW2 e' su OFF, la carica prosegue fino al raggiungimento del tempo prefissato,e la situazione anomala viene segnalata dal lampeggiamento alternato dei 2 led.
- superamento della soglia di temperatura massima Anche in questo caso si ha una interruzione della carica indipendentemente dal tempo trascorso; la funzione di SW2 e' ancora quella descritta sopra.
Controlli e regolazioni
- DL1 - Questo diodo led rosso acceso lampeggiante, indica che e' in atto la fase di prescarica; acceso fisso indica che e' stata interrotta la fase di carica a causa del superamento delle soglie di tensione o di temperatura massima.
- DL2 - Diodo led verde che,se e' acceso lampeggiante, indica che e' in atto la carica; se e' acceso fisso indica che e' stata ultimata regolarmente la fase di carica e si e' passati alla carica di mantenimento.
- SW3 - Pulsante che permette di interrompere in qualsiasi momento la fase di prescarica ; e' utile nel caso che si connetta una batteria che non abbia effetto memoria o di tensione diversa da quelle previste.
- SW2 - Deviatore a 2 posizioni che, se posto su ON, abilita l'interruzione di carica in caso di anomalia (superamento soglie massime o danneggiamento della batteria); in posizione OFF l'interruzione e' disabilitata,pur esssendo segnalata la condizione anomala dal lampeggiamento alternato di DL1 e DL2.
- SW1 - Deviatore a 3 posizioni che consente di selezionare il tempo di carica : 30 o 60 minuti per una carica con corrente costante (carica rapida), o 12 ore per la carica a corrente impulsiva; quest'ultimo tipo di carica privilegia la vita utile della batteria evitando il deterioramento degli elettrodi ed i surriscaldamenti.
- J2 - Connettore di uscita; e' presente una protezione contro corto-circuiti ed inversioni di polarita'; a vuoto, cioe' a batteria scollegata,non e' presente tensione all'uscita.

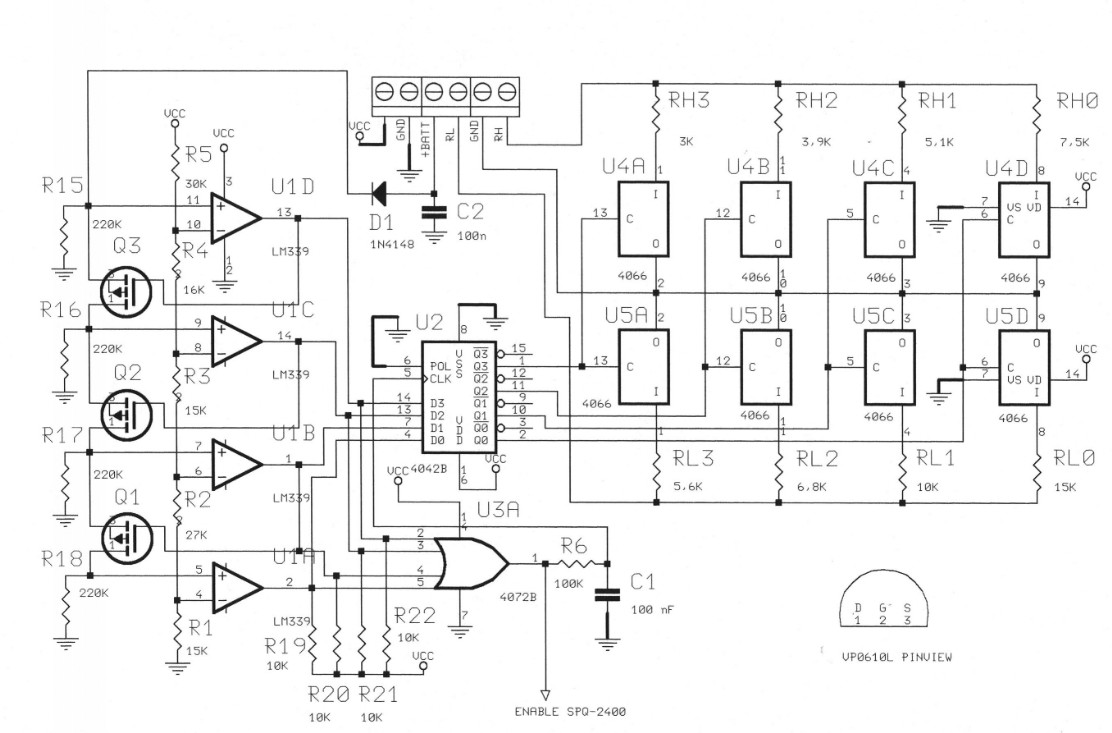

Commutatore automatico
Il principio di funzionamento del commutatore automatico di soglia e' basato sulla possibilita' di discriminare 4 differenti tipi di batteria, composte cioe' da 4, 6, 8 o 10 celle da 1,2 V in serie, associandone le tensioni erogate ad uno dei 4 intervalli di un comparatore a finestre multiple; l'ipotesi per il corretto riconoscimento della batteria e' che la tensione a vuoto sia compresa tra 1,1 e 1,4 V per elemento, valori conservativi rispetto a quelli misurabili su celle non difettose rispettivamente completamente scariche o completamente cariche, ovviamente non connesse a carichi o generatori. Nel caso di celle difettose o che comunque abbiano valori di tensione inferiori ad 1,1 V /elemento, occorrera' effettuare un primo ciclo di carica escludendo mediante SW3 la fase di scarica, per riportare la batteria entro i normali valori di tensione minima di funzionamento.
Regolazione corrente
L'ampiezza della corrente di uscita, tarata in fase di collaudo a 0,8 A , e' regolabile con il trimmer RV3 da 0 a 1 A; ruotandolo in senso antiorario si aumenta la ampiezza della corrente. Questa regolazione agisce su tutti i regimi di carica (costante, impulsiva, mantenimento) e sulla scarica.
Regolazione timer
Sono possibili delle variazioni di +/- 50 % rispetto ai valori nominali (0,5/1/12 h) agendo sul trimmer resistivo R9; ruotandolo in senso antiorario aumenta il periodo. In fase di collaudo R9 e' regolato in modo da avere dei tempi effettivi superiori del 20% a quelli nominali, considerando il rendimento medio del ciclo di carica e permettere quindi la ricarica completa delle celle da 800 mAh. Per caricare celle aventi una capacita' inferiore si dovra' porre SW2 su ON; in questo modo la carica sara' interrotta al raggiungimento della tensione massima di fine carica (1,8 V/el.) o della temperatura massima (45° C).
Caratteristiche tecniche
- Alimentazione: 220 Vac 50 Hz 30 VA
- Fusibile di rete: 250 mA 5x20 (T) sulla scheda
- Timer: a 3 intervalli selezionabili : 0,5/1/12 ore
- Prescarica: automatica, con possibilita' di interruzione manuale
- Soglia fine scarica: 1 V per elemento
- Soglia fine carica: 1,8 V per elemento
- Soglia temperatura: 45° C
- Corrente erogata: 0,8 A costante o impulsiva
- Mantenimento: 0,8 A impulsiva
- Corrente di scarica: V batt/22 [A] (massima)
- Monitor batteria: attivato da tensioni di batteria maggiori o uguali a 3 V.
- Protezioni: contro inversioni di polarita' e / o anomalie della batteria.
- Dimensioni: 179 x 97 x 74 mm
- Peso: 1,5 Kg
