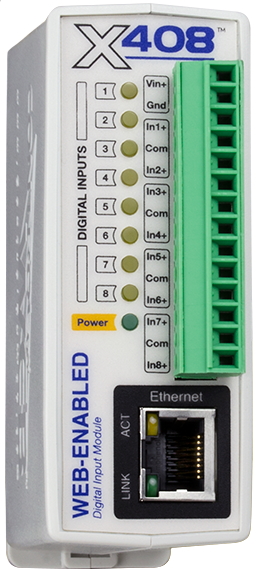

X-408™ | Web-Enabled Digital Input Module

Caratteristiche principali

Otto ingressi digitali optoisolati
Ogni ingresso può essere configurato come:
On/Off discreto
Contatori
Misure di frequenza
Monitora, registra e controlla 32 moduli remoti o fino a 100 I/O
Permessi utente: amministratore, manager, utente
Compiti
50 programmato
50 Condizionale
20 programmi di sostituzione
Invia avvisi e-mail in base a condizioni definite dall'utente (supporta server di posta crittografati, come Gmail)
Orologio in tempo reale con sincronizzazione del server NTP
Ora legale automatica e regolazione dell'anno bisestile
Nessun software richiesto
Pagina di controllo basata sul web personalizzabile
Supporto per script BASIC per flessibilità avanzata
Registrazione configurabile
Grafici (dati registrati)
HTTPS/TLS crittografato
Configurazione dell'indirizzo IP statico o DHCP
Modbus, SNMP, servizio remoto, filtro IP
Aggiornabile sul campo
Connettore a 14 terminali rimovibile per una facile installazione
Custodia robusta per montaggio su guida DIN/a parete

Esempi di Applicazioni - Internet delle cose in campo industriale (IIoT)

L'X-408 è ideale per le applicazioni che richiedono il monitoraggio degli ingressi discreti su una rete IP ad esempio:

Monitoraggio degli ingressi discreti

Usa l'X-408 per rilevare lo stato di pulsanti e interruttori. Invia lo stato degli ingressi ad altri controller della serie 400 (X-400, X-410, ecc.) per il controllo in tempo reale.

Pulsanti/Interruttori

Monitorare lo stato di accensione/spegnimento di pulsanti e interruttori. Utilizzando la comunicazione peer-to-peer (P2P), il modulo può essere collegato logicamente all'I/O su moduli remoti (WebRelay, X-410, ecc.) per controllare una varietà di dispositivi come serrature o luci.

Sensori dell'acqua, interruttori a galleggiante, ecc

Collegare sensori dell'acqua, interruttori a galleggiante, ecc. Configurare l'X-408 per inviare avvisi tramite e-mail/testo quando il sensore è scattato.

Sensori di sicurezza

Monitorare i sensori di sicurezza come sensori magnetici per porte/finestre, sensori di movimento, rilevatori di loop e altro ancora. Configura l'X-408 per inviare avvisi tramite e-mail/testo quando i sensori vengono attivati in orari specificati.

Monitoraggio del processo

Usare l'X-408 per monitorare fotorilevatori, finecorsa, contatori, ecc. nei processi di produzione.

Misurazione del flusso

Collegare i sensori di flusso all'X-408 e configura la sua pagina di controllo per visualizzare il flusso in gpm, lpm, ecc., in tempo reale.

Mirroring I/O

L'X-408 può essere utilizzato in un sistema distribuito più grande. L'illustrazione mostra come funziona l'X-408 insieme ad altri prodotti ControlByWeb per il mirroring I/O.

Caratteristiche tecniche

Requisiti di alimentazione

Tensione:

X-408-I: 9-28 V CC
X-408-E: POE e/o 9-28 VDC

Corrente massima: 240 mA

Ingressi digitali

Numero di ingressi: 8
Tipo: otticamente isolato
Gamma di tensione: 4-26VDC
Corrente: 950uA @ 4V, 8.5mA @ 26V
Tempo di attesa minimo: 20 ms
Funzioni di ingresso: monitor di stato, relè di controllo, relè di controllo remoto, contatore scalabile, timer di accensione, timer di accensione totale, frequenza
Conteggio massimo: 24 bit
Frequenza di conteggio massima: 200 Hz max (a seconda della configurazione)
Edge Trigger: ascendente, discendente o entrambi

Orologio in tempo reale

Configurazione manuale o NTP (Network Time Protocol)
Periodo di sincronizzazione NTP: una volta, ogni giorno, ogni settimana, all'accensione
Regolazione automatica dell'ora legale

Batteria (condensatore) Alimentazione di riserva

Condensatore di alimentazione di backup
Funzioni di backup: conserva l'orologio in tempo reale, 1 registro, 2 contatori, 4 stati relè
Durata del backup: minimo 2 settimane

Rete

Tipo: porta Ethernet 10/100 Base-T
Configurazione: configurazione dell'indirizzo IP statico o DHCP

Connettori

Alimentazione e ingressi: 14 posizioni, spaziatura terminali 3,81 mm, rimovibile. Per cavo 16-28 AWG.
Rete: RJ-45 a 8 pin

Indicatori LED

Numero di LED: 11

Accensione
Ingressi digitali 1-8
Collegato alla rete
Attività di rete

Caratteristiche Fisiche

Temperatura di esercizio: da -40 °F a 150 °F (da -40 °C a 65,5°C)
Dimensioni:
35,7 mm di larghezza
98,5 mm di altezza
78 mm di profondità (escluso il connettore)
Peso: 142 grammi
Materiale della custodia: plastica in policarbonato Lexan 940
Classificazione della fiamma dell'involucro: UL94 V0

Protocolli

HTTP, HTTPS, SSL, XML, Modbus TCP/IP, SNMP, SMTP, Servizi remoti

Registrazione

Dimensione file di registro: 512K (fino a 8.448 registri)
Memoria: Flash non volatile
Architettura del buffer: buffer circolare
I dati di registro possono essere archiviati periodicamente su un computer tramite FTP o e-mail.
