AT89C51AC3 Microcontroller Board

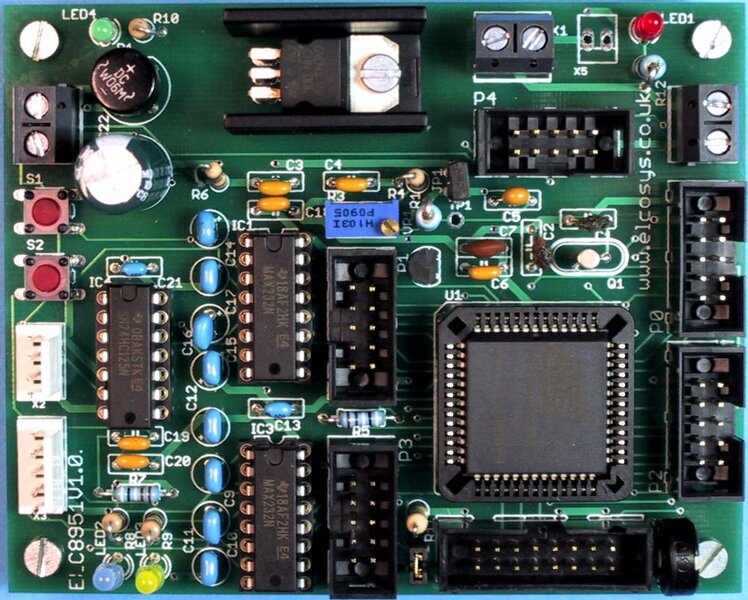

L'ELC8951 è un Microelaboratore su scheda singola per impiego generale basato su ATMEL AT89C51AC3 compatibile a livello codice oggetto con tutti i Micro della famiglia 8051 INTEL. Questa scheda si rivolge a progettisti, tecnici, hobbisti e studenti.
L'ELC8951 può facilmente interagire con dispositivi esterni ricevendo ed elaborando segnali digitali ed analogici provenienti da sensori e trasduttori e può azionare relays, luci, motori e qualsiasi altro attuatore dotato di attivazione elettrica. Il codice per la scheda ELC8951 può essere sviluppato utilizzando, oltre ai numerosi strumenti di sviluppo presenti sul mercato ed in rete per la famiglia 8051, anche il noto compilatore BASCOM-8051della MCS Electronics.
Sono disponibili anche eccellenti cross-compilatori C standard con IDE integrato, come per esempio il READS51 della RIGEL o il MIKROC PRO della MIKROELEKTRONIKA, un compilatore molto avanzato per la famiglia 8051. Il sistema integrato IDE BASCOM-8051 consente lo sviluppo del programma, il test e il debug del medesimo con il simulatore integrato ed infine il trasferimento del programma finale nella FLASH del Micro tramite porta seriale RS232C o USB.
I sistemi di automazione, supervisione e controllo basati sui Micro della famiglia 8051 e sviluppati in ambiente IDE BASCOM-8051 non sono limitati al campo amatoriale ed hobbistico ma si estendono alle applicazioni professionali, come è evidenziato dai numerosi esempi applicativi disponibili in rete.
Potendo usufruire della notevole diffusione della famiglia 8051 e della relativa numerosa quantità di software applicativo e di librerie di pubblico dominio, è possibile creare progetti anche complessi minimizzando i tempi e di costi; è inoltre possibile assemblare schede target contenenti solo un Micro della famiglia 8051 e i pochi componenti strettamente necessari per l'applicazione specifica, su cui sarà caricato il software sviluppato con l'ELC8951.
La scheda ELC8951 viene fornita completamente assemblata e collaudata, a richiesta è disponibile il solo circuito stampato.
Dati tecnici
CPU ATMEL AT89C51AC3 PLCC 52
Clock frequenza 29.4912 MHz
Linguaggio processore standard famiglia 8051
Memoria FLASH di Programma interna 64 kBytes
Memoria RAM interna 256 Bytes
Memoria ERAM interna 2 kBbytes
Memoria EEPROM interna 2 kBytes
5 Porte parallele per un totale di 32 linee di I/O digitali programmabili
8 canali analogici convertitore A/D con 10 bit di risoluzione 0-3 V
Generatore tensione di riferimento 3.00 V per ADC di precisione regolabile
3 Timers a 16 bit programmabili
1 porta parallela per display LCD con illuminazione a LED
Potenziometro per regolazione contrasto LCD
1 Porta RS232C per download programmi da PC con controllo ISP software
1 Porta RS232C per connessione a PC, Modem o altri dispositivi seriali
1 Canale di comunicazione seriale ad alta velocità SPI
4 LED di segnalazione: alimentazione12V e 5V, linea TXD e linea RXD della porta seriale
Pulsanti di RESET e di abilitazione manuale programmazione FLASH
Alimentazione: 7....14 V AC / DC non regolata oppure 5.00 V DC stabilizzata
Raddrizzatore a ponte, condensatore di filtro e regolatore lineare su scheda
Uscita tensione stabilizzata 5.00 V 500 mA per alimentazione moduli esterni
Dimensioni scheda: 100 x 80 mm
