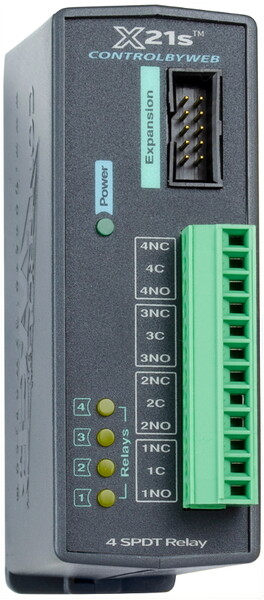

X-21s™ | Four Relay Form C / SPDT Exp. Module

Prodotti > Controlli remoti Ethernet > XYTRONIX

X-21S Modulo a 4 Relays Modulo C/SPDT per Web Server

Il modulo di espansione a quattro relè X-21s™ viene utilizzato con un controller X-400 o X-600M. L'X-21 ha quattro relè ciascuno con contatti Form-C/SPDT. Uno o più moduli di espansione X-21s possono essere collegati a un controller X-400/X-600M con un cavo di espansione. Il cavo di espansione fornisce alimentazione e comunicazioni ai moduli di espansione. Gli X-400/X-600M sono controller I/O industriali multifunzione abilitati al web. Svolgono funzioni di controllo, logica e monitoraggio simili a quelle di un PLC (Programmable Logic Controller). Tuttavia, a differenza di un PLC, questi controller sono progettati per applicazioni web-based da zero. Non sono necessari software o hardware aggiuntivi. I controller possono essere completamente configurati, programmati e testati direttamente nel dispositivo utilizzando il server Web integrato e un browser Web standard. Le pagine di configurazione web sono intuitive e facili da usare e non richiedono particolari abilità di programmazione. I controller X-400/X-600M, insieme ai moduli di espansione, come gli X-21, forniscono un modo semplice, flessibile e affidabile per monitorare e controllare sistemi e dispositivi su una rete. L'X-21s è adatto per l'uso con carichi moderati come elettrovalvole, allarmi e spie luminose. Sono inoltre disponibili altri moduli di espansione con diverse combinazioni di I/O.

Caratteristiche principali

Quattro relè Form C/SPDT (controllati indipendentemente)
Tensione: 125 V CA, 28 V CC
Corrente: 2.5A
Indicatori LED per relè e stato di alimentazione
Temperatura di esercizio: da -40 °F a 122 °F (da -40 °C a 50 °C)
Temperatura di stoccaggio: da -40 °F a 185 °F (da -40 °C a 85 °C)
Connettore terminale rimovibile
Alimentato tramite bus di espansione - non sono necessari collegamenti di alimentazione separati
Richiede un controller X-400 o X-600M
Ottimo per applicazioni a carico moderato, tra cui:

Elettrovalvole

Allarmi
Indicatori luminosi
e.... molto altro

Dati Tecnici

Requisiti di alimentazione

Voltaggio: 9-28 VCC (fornito tramite il controller X-600M, consigliato 24 V)
Corrente max: vedere la tabella seguente per valori tipici a 25 ° C.

Alimentazione elettrica

Tutti i relè OFF

9 VDC --> 17 mA
12 VDC --> 13 mA
24 VDC --> 7 mA

Tutti i relè ON
9 VDC --> 270 mA
12 VDC --> 189 mA
24 VDC --> 110 mA

Contatti Relay

Numero di relè: 4
Tensione massima: 125VAC, 28VDC
Corrente massima: 2,5A
Tipo di contatto: SPDT (modulo C)
Tipo di carico: uso generico
Resistenza dei contatti: <100 milliohms iniziali
Materiale del contatto: AgNi
Durata elettrica: 100K cicli (minimo)
Durata meccanica: cicli di 5M cicli (minimo)
Classificazione ambientale: sovratensione di categoria II, grado di inquinamento 2
Modi regolazione: On / Off o Pulsed
Durata del timer a impulsi: da 0,1 a 86,400 secondi (1 giorno)

Connettori

Relè: 12 posizioni, 3,81 mm, rimovibili
Connettore di espansione: cavo a nastro, 10 conduttori, polarizzato, 2x5 posizioni, passo da 0,100 - Fornisce alimentazione e comunicazioni per moduli di espansione (Comunicazioni: RS-485)

Indicatori a LED
