Telecontrollo Pompe idriche
Monitoraggio livello serbatoio acqua e sistema di controllo
automatico della pompa idrica da remoto su rete GSM
Descrizione generale

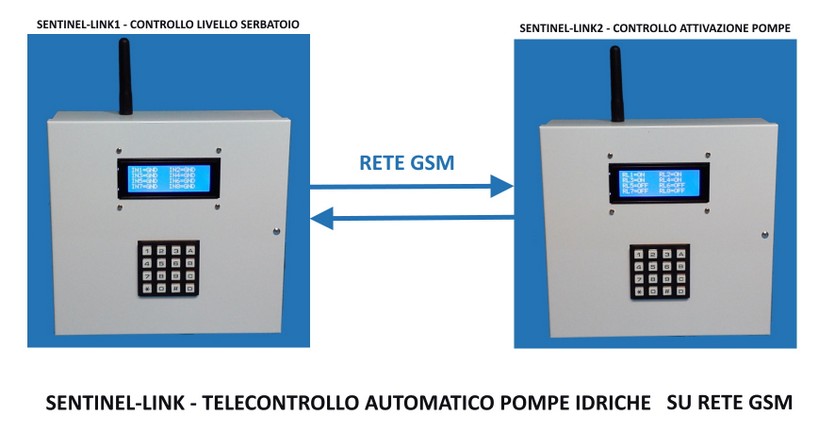

SENTINEL-LINK, implementato da 2 unità RCU8951 gemellate, è un sistema di gestione dinamico del livello dell'acqua che rileva i cambiamenti di livello idrico e controlla automaticamente le pompe di sollevamento. Il sistema di gestione e controllo remoto del livello dell'acqua esegue le seguenti operazioni in modo completamente automatizzato:
1) Quando il livello scende sotto la soglia minima, il SENTINEL-LINK 1 invia un SMS al SENTINEL-LINK 2 per comandare l'accensione della pompa idrica. Quando la pompa dell'acqua si accende, Il SENTINEL-LINK 2 invia un SMS di notifica agli amministratori per informare dell'accensione della pompa dell'acqua. Ad esempio: “Accensione pompa acqua 1”
2) Quando la pompa riporta il livello dell'acqua sopra alla soglia massima, il SENTINEL-LINK 1 invia un SMS a SENTINEL-LINK 2 per comandare lo spegnimento della pompa dell'acqua. Quando la pompa dell'acqua è ferma SENTINEL-LINK 2 invia un SMS di notifica agli amministratori per informare dello spegnimento della pompa dell'acqua. Ad esempio: “Spegnimento pompa acqua 1”
Eventualmente, gli amministratori possono assumere il controllo manuale dell'impianto ed inviare SMS di comando alle pompe che annullano e/o integrano quelli generati dal sistema automatico di controllo.
Se, nei bacini idrici a cielo aperto, le variazioni delle condizioni meteorologiche come siccità, pioggia o cambiamenti di livello delle dighe, influenzano i livelli dell'acqua del serbatoio, il sistema di monitoraggio e controllo remoto SENTINEL-LINK è in grado rilevare le variazioni livelli dell'acqua e inviare le relative notifiche agli amministratori.
Il sistema SENTINEL-LINK offre comodità e massima sicurezza poiché gli amministratori possono ricevere le notifiche ovunque anche in luoghi dove non è disponibile la connessione internet, è sufficiente la copertura di rete mobile 2G o 3G o 4G.
Caratteristiche tecniche
- Software di gestione: SENTINEL-LINK, compilato per centraline RCU8951
- Modulo GSM/GPRS: con porta RS232 di grado industriale connettore antenna SMA
- Microcontroller: ATMEL AT89C51AC3 64 kB FLASH, 2,4 kB RAM, 2KB EEPROM
- Lettore SIM card: adatto a mini-SIM formato 2FF incorporato nella scheda GSM
- Uscite di potenza: 8 relè con contatti da 10A 250V, pilotati tramite optoisolatori
- Ingressi analogici: 8 ingressi analogici con risoluzione 10 bit, tensione da 0 a 3 V
- Ingressi digitali: 8 ingressi digitali con lettura stato abilitati all’invio di allarmi
- LED di stato: 8 LED per l'indicazione dello stato di ciascun relè
- LED controllo RS232: due LED per l'indicazione dell'attività RD e TD della porta
- LED controllo GSM: 1 LED per il controllo modem e stato di registrazione alla rete
- Tele-attivazione: di qualsiasi apparecchio o impianto dotato di accensione elettrica
- Comando impulsivo: permette l'attivazione (es. apricancello) con uno squillo a costo zero
- Utenti abilitati (rubrica 1): fino a 250 utenti con registrazione nella SIM card
- Utenti abilitati (rubrica 2): fino a 50 utenti con registrazione nella Flash del MODEM
- Risposta automatica: con chiamata e/o SMS di conferma al numero chiamante
- Hardware: modulare con Microcontroller, scheda relè, DC converter, modem GSM seriale
- Firmware operativo: compilato e residente su memoria FLASH 64k (aggiornabile)
- Dimensioni vers. RCU-8951: armadietto metallico IP20 215x225x80 mm - peso kg 2,7
- Alimentazione vers. RCU-8951: 220 VAC, trasformatore, switching + batteria 12V 1,2Ah
- LCD 4x20 illuminato: per controllo esecuzione programma e lettura ingressi e uscite
- Tastiera alfanumerica: 16 tasti per immissione comandi e programmazione in tempo reale
- Interfaccia seriale RS232C: per modem GSM e per upgrade flash da PC
- Connettore ingressi analogici: IDC 10 poli sulla scheda Microcontroller
