Scheda a 1 relay - picoelettronica

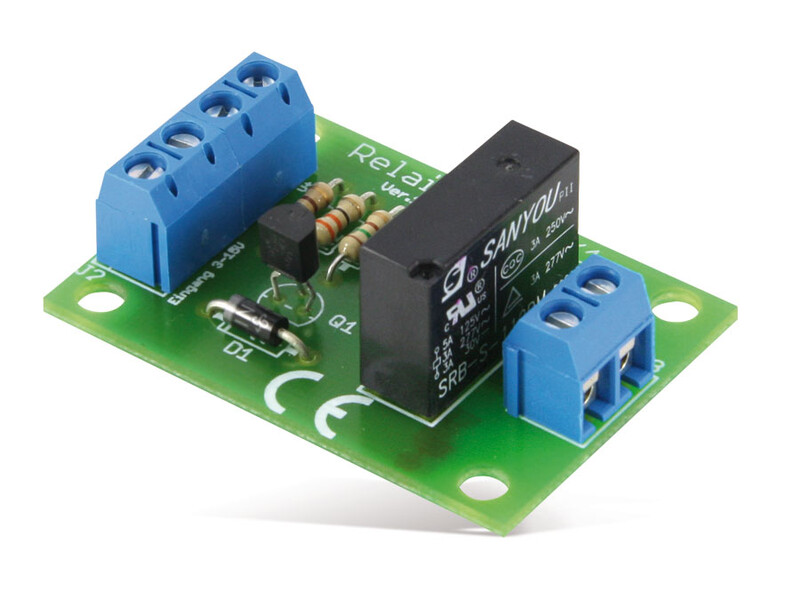

Questa scheda è progettata per controllare un relè tramite un segnale di commutazione di debole intensità (ad esempio una uscita LED). I tipici segnali di basso livello, spesso utilizzati in tecnologia digitale TTL e CMOS, possono quindi essere impiegati per commutare correnti elevate, fino a 3 A a 220 V. La scheda è dotata di fotoaccoppiatore per il pilotaggio del relays.

Dati tecnici

• Tensione di alimentazione: 12 V DC


• Sensibilità di ingresso: 1.5V / 1 mA ... 15 V / 20 mA


• Potenza assorbita: max. 150 mA


• Capacità di commutazione: 3 A / 220 V


• Isolamento linea di segnale/uscita: tramite optoisolatore


• Dimensioni (LxPxA): 54 x 34 x 19 mm
