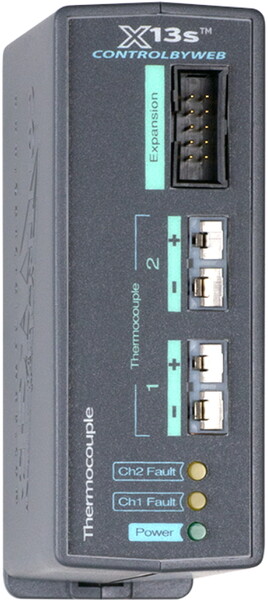

X-13S Modulo Termocoppie per Web Server

Il modulo di espansione per termocoppie X-13s è un condizionatore di segnale a 2 canali per termocoppie di tipo K utilizzato con un controller X-400 o X-600M. È ideale per applicazioni in cui è richiesta la misurazione della temperatura estrema o dove l'utilizzo di termocoppie per la misurazione della temperatura è semplicemente la soluzione migliore. Le termocoppie sono prontamente disponibili in molte forme e dimensioni e sono disponibili in una varietà di confezioni per innumerevoli applicazioni. Uno o più moduli di espansione per termocoppie X-13s possono essere collegati a un modulo di controllo X-400 o X-600M con un cavo a nastro. Il cavo a nastro fornisce alimentazione e comunicazioni al modulo. L'X-400 o l'X-600M insieme all'X-13s forniscono un modo semplice, flessibile e affidabile per monitorare la temperatura su una rete. L'X-13s è adatto per l'uso con congelatori, forni, fermentatori, generatori - ovunque siano richiesti sensori di temperatura precisi e robusti. Sono inoltre disponibili altri moduli di espansione con diverse combinazioni di I/O.

Caratteristiche principali

Ingressi per termocoppia a 2 canali
Termocoppie di tipo K
Intervallo da -200°C a +1250°C
Due LED di canale "Termocoppia aperta"
Alimentato tramite bus di espansione - non sono necessrie alimentazioni separate
Ottimo per applicazioni a carico moderato, tra cui:

Congelatori

Forni
fermentatori
Generatori
e molto altro ancora...

Dati Tecnici

Requisiti di alimentazione

Voltaggio: 9-28 VDC (fornito tramite il controller X-400 o X-600M, consigliato 24V)
Corrente massima: vedere la tabella seguente per i valori tipici a 25°C.
Valori per tutte le termocoppie aperte ... tutte le termocoppie funzionali:

9 Vc.c. 49 mA ... 17 mA

12 Vc.c. 37 mA ... 13 mA
24 Vc.c. 20 mA ... 8 mA

Termocoppia

Numero di canali: 2 canali
Termocoppia: Tipo-K
Gamma lineare: da -200°C a 1250°C
Ambiente operativo: da -40°C a 85°C (compensazione del giunto freddo interno)
Risoluzione: 0,027°C
Deriva: 4 ppm/°C tipico, 15 ppm/°C max
Tipo: gli ingressi non sono isolati, utilizzare solo termocoppie senza messa a terra
Corrente di ingresso: differenziale, ±165nA max
Rilevamento errori: Rileva la rottura del sensore o la disconnessione del cavo

Connettori

Tipo: dimensioni in miniatura, serie Omega PCC-SMP, tipo K
Connettore di accoppiamento: dimensioni in miniatura, SMP
Connettore di espansione: cavo a nastro, 10 conduttori, polarizzato, 2x5 posizioni, passo 0,100" Fornisce alimentazione e comunicazioni per i moduli di espansione (comunicazioni: RS-485)

Indicatori LED
