X-12s™ | Eight-Relay Expansion Module

Prodotti > Controlli remoti Ethernet > XYTRONIX

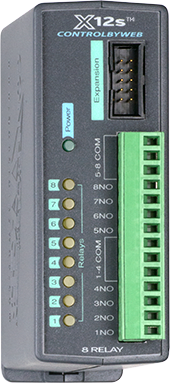

X-12S Modulo a 8 Relays per Web Server

Il modulo di espansione a otto relè X-12s ™ viene utilizzato con un controller X-400 o X-600M. L'X-12 ha otto relè, ciascuno con contatti Form-A (SPST) con i comuni legati insieme in due gruppi. Un connettore terminale rimovibile fornisce i collegamenti ai relè Uno o più moduli di espansione X-12s possono essere collegati a un controller X-600M con un cavo a nastro. Il cavo a nastro fornisce alimentazione e comunicazioni ai moduli di espansione.L'X-400 o l'X-600M con i suoi moduli di espansione come l'X-12 forniscono un modo semplice, flessibile e affidabile per monitorare e controllare sistemi e dispositivi su una rete. L'X-12s è adatto per l'uso con carichi moderati come elettrovalvole, allarmi e spie luminose. Sono inoltre disponibili altri moduli di espansione con diverse combinazioni di I/O.

Caratteristiche principali

Otto grandi relè SPST (controllati indipendentemente)
Tensione: 125 V CA, 30 V CC
Corrente: 2,5A (totale per ogni gruppo di 4 relè con comuni condivisi)
Connettore rimovibile
Otto LED relè
Connettore terminale rimovibile
Alimentato tramite bus di espansione - non sono necessari collegamenti di alimentazione separati
Ottimo per applicazioni a carico moderato, tra cui:
Elettrovalvole
Allarmi
Indicatori luminosi
e altro ancora...

Dati Tecnici

Requisiti di alimentazione

Voltaggio: 9-28 VDC (fornito tramite il controller X-400 o X-600M, consigliato 24V)
Corrente massima: vedere la tabella seguente per i valori tipici a 25°C.
Alimentazione
Tutti i relè OFF ... Tutti i relè ON

9 Vc.c. 16 mA ... 344 mA
12 Vc.c. 12 mA ... 258 mA
24 Vc.c. 7 mA ... 133 mA

Contatti relè / numero di relè: 8
Tensione massima: 125 V CA, 30 V CC
Corrente max: 2,5A (totale per ogni gruppo di 4 relè con comuni condivisi)
Tipo di contatto: SPST (modulo A)
Tipo di carico: uso generale
Resistenza di contatto: <100 milliohm iniziali
Materiale del contatto: AgNi
Vita elettrica: 100K operazioni (Min)
Vita meccanica: 5M cicli (Min)
Valutazione ambientale: Categoria di sovratensione II, grado di inquinamento 2
Modalità relè: On/Off o a impulsi
Durata del timer a impulsi: da 0,1 a 86.400 secondi (1 giorno)

Connettori

Relè: 14 posizioni, spaziatura terminali 3,81 mm, rimovibili. Per cavo 16-28 AWG.
Connettore di espansione: cavo a nastro, 10 conduttori, polarizzato, 2x5 posizioni, passo 0,100" Fornisce alimentazione e comunicazioni per i moduli di espansione (comunicazioni: RS-485)

Indicatori LED
