X-22s™ | Eight Analog Input Expansion Module

Prodotti > Controlli remoti Ethernet > XYTRONIX

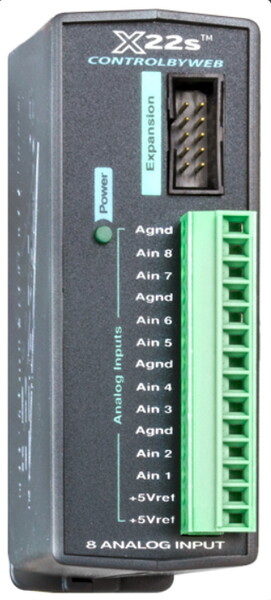

X-22S Modulo ad 8 ingressi Analogici per Web Server


Il modulo di espansione X-22s viene utilizzato con un controller X-400 o X-600M. L'X-22s dispone di otto ingressi analogici di precisione che possono essere configurati per vari intervalli di tensione e sensori da 4-20 mA. L'X-22s utilizza un convertitore A/D SAR a 16 bit e può effettuare misurazioni di ingresso sia singolo che differenziale. Un'uscita di riferimento da 5,0 V può essere utilizzata per alimentare potenziometri o altri sensori di rilevamento della resistenza. L'X-22s è ideale per misurare tensioni analogiche di precisione in ambienti industriali. Uno o più moduli di espansione X-22 possono essere collegati a un controller X-400 con un cavo a nastro. Il cavo a nastro fornisce alimentazione e comunicazioni ai moduli di espansione. Sono inoltre disponibili altri moduli di espansione con diverse combinazioni di I/O.


Caratteristiche principali

  • Otto ingressi analogici di precisione
  • Intervalli di tensione in ingresso:
    • ±1,28V, ±2,56V, ±5,12V, ±10,24V, 4-20mA
  • Connettore terminale rimovibile
  • Alimentato tramite bus di espansione - non sono necessari collegamenti di alimentazione separati
  • Impedenza di ingresso elevata
  • Ottimo per applicazioni di monitoraggio di grandezze fisiche, tra cui:
    1. Temperatura
    1. Corrente elettrica
    2. Pressione
    3. Livelli dei fluidi
    4. e molto altro ancora...

Dati Tecnici

Requisiti di alimentazione

  • Voltaggio: 9-28 VCC (fornito tramite il controller X-600M, consigliato 24 V)
  • Corrente max: vedere la tabella seguente per valori tipici a 25 ° C.
  • Corrente di alimentazione, modalità tensione ... modalità corrente
  • 9 VDC --> 40 ... 83 mA
  • 12 VDC --> 32 ... 62  mA
  • 24 VDC --> 17 ... 33 mA

Ingressi analogici

  • Numero di ingressi: 8
  • Tipo: 8 single-ended, differenziale, 4-20 mA (0-20 mA) o una combinazione
  • Intervallo di input: ±1.28V, ±2.56V, ±5.12V, ±10.24V, 4-20mA
  • ** Si noti che gli ingressi hanno un'impedenza elevata in modo che il campo di ingresso possa essere facilmente regolato utilizzando resistori esterni, ad esempio da 0 a 48 Volt o 4-20 mA
  • Risoluzione: 16 bit (SAR)
  • Riferimento: 5,00 V, 0,04%, 3 ppm / C, 50 mA max tensione: 9-28 VDC

Uscita di riferimento

  • Tensione: 5,00V
  • Precisione: 0,04%
  • Coefficiente di temperatura: 3ppm/°C Max
  • Corrente: 25 mA max*
*La corrente massima dal riferimento può essere aumentata se la temperatura ambiente è diminuita. Vedere il manuale dell'utente per ulteriori informazioni.

Connettori

  • Ingressi: 14 posizioni, 3,81 mm, rimovibili , per cavi 16-28 AWG
  • Connettore di espansione: cavo a nastro, 10 conduttori, polarizzato, 2x5 posizioni, passo da 0,100 "Fornisce alimentazione e comunicazioni per moduli di espansione (Comunicazioni: RS-485)

Indicatori LED

  • Numero di LED: 1 Accensione

Dimensioni

  • 35.7mm di larghezza
  • 98,5 mm di altezza
  • 78 mm profondità (non incluso connettore)
  • Peso: 142 g
  • Materiale della custodia: plastica Lexan 940 in policarbonato
  • Classificazione della fiamma del contenitore: UL94 V0

Parametri Ambientali

  • Temperatura operativa: da -40 ° F a 150 ° F (da -40 ° C a 65,5 ° C)
  • Temperatura di conservazione: da -40 ° F a 185 ° F (da -40 ° C a 85 ° C)
  • Umidità: 5-95%, senza condensa
  • Altitudine: fino a 2.000 m
  • Uso interno o posizione protetta NEMA-4
*La temperatura massima di esercizio può essere aumentata in funzione della corrente richiesta attraverso il riferimento 5V. Vedere il manuale utente dell'X-22s per maggiori dettagli.

Conformità elettromagnetica

  • IEC CISPR 22, CISPR 24
  • FCC 47CFR15 (Classe B)
  • EN55024 Immunità ITE (2010)
  • EN55022 Emissioni (2010)

Conformità alla sicurezza del prodotto


  • IEC 61010-1



521.10 €(IVA incl.) 579.00 €
