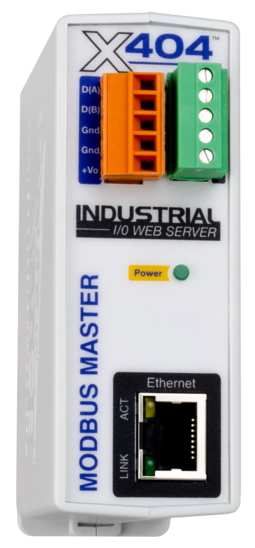

X-404™ | Modbus Master Controller

Prodotti > Controlli remoti Ethernet > XYTRONIX
X-404™ | Modbus Master Controller


Può monitorare fino a 32 dispositivi/sensori modbus e un bus a 1 filo per il monitoraggio della temperatura e dell'umidità Le applicazioni IoT richiedono comunicazioni remote, cablaggio efficiente e prestazioni affidabili. Il nostro X-404 facilita tutti e tre con il nostro modulo cellulare, cablaggio modbus multi-drop e prestazioni solide. Il nostro nuovo cloud rende il monitoraggio e il controllo remoti nelle applicazioni IIoT più facili che mai con configurazione e implementazione semplificate.

  • Monitoraggio del livello del fluido: Si può utilizzare l'X-404 per monitorare i livelli dei fluidi tramite il protocollo Modbus del modulo.





  • Sensori RS-485 di monitoraggio remoto: Il modulo X-404 funziona come controller master Modbus compatibile con il cloud e basato sul web e monitor per sensori e dispositivi modbus RS-485 di terze parti. In questa illustrazione, l'X-404 è collegato al sensore a galleggiante MPX e al display MND Modbus per il monitoraggio a livello locale. L'X-404 può anche essere collegato a sensori di pressione, come il PT-500 per altre opzioni di monitoraggio del livello. Sfrutta i vantaggi dell'integrazione modbus con facilità di configurazione, affidabilità e funzionalità di collegamento a margherita.

  • Programmazione: Il modulo X-404 è progettato per programmare automaticamente i sensori modbus quando collegati, senza utilizzare un alimentatore esterno o un modulo di programmazione separato. Tutti i dispositivi ControlByWeb, con le loro varie combinazioni di ingressi e uscite, possono funzionare come dispositivi slave Modbus/TCP controllati dal controller X-404.

  • Avvisi e-mail/testo: è semplice Configurare l'X-404 per inviare avvisi via e-mail/testo quando il livello raggiunge i parametri alti/bassi definiti dall'utente. Abilita la registrazione per registrare la cronologia degli stati del sensore.


Descrizione generale

Ethernet

L'X-404 si connette a reti IP e sistemi di controllo utilizzando la comunicazione TCP/IP su Ethernet. Questo è l'ideale per il monitoraggio locale e può essere utilizzato anche per il monitoraggio remoto visitando l'indirizzo IP del dispositivo su Internet tramite il port forwarding. Il port forwarding consente anche la comunicazione peer-to-peer tra i dispositivi.

Cellulare

Le posizioni remote senza una connessione Internet sono ora più facili da monitorare con il modello X-404C abilitato per le celle. I nostri piani dati cellulare includono un abbonamento ControlByWeb Cloud per semplificare l'accesso alla configurazione del dispositivo, al generatore di attività e alle pagine di controllo. Il modello cellulare si connette alla rete più potente disponibile. Controlla la mappa di copertura.

Cloud

ControlByWeb Cloud semplifica il monitoraggio, il controllo e la registrazione dei dati. Fornisce l'accesso al controller, ma mantiene la logica sul dispositivo in modo da non dipendere dalla connettività di rete. Ottieni il meglio da entrambi i mondi con la nostra piattaforma affidabile. Un abbonamento cloud è incluso con il tuo piano dati cellulare X-404C senza costi aggiuntivi.

X-404C e il cloud ControlByWeb

La nuova versione X-404C aggiunge un modem cellulare e la compatibilità nativa con ControlByWeb Cloud. L'abbonamento cloud e i dati cellulari funzionano insieme e sono necessari per accedere alle pagine di configurazione e controllo del dispositivo. L'abbonamento (posto dispositivo) è incluso quando si acquista un piano dati annuale. Questa potente coppia rende il monitoraggio e il controllo remoti più semplici e facili che mai. Con il cloud puoi gestire più sedi e più dispositivi con un unico login. La gerarchia degli account padre-figlio semplifica l'organizzazione dei dati per gli utenti finali e la gestione dei clienti un gioco da ragazzi per i rivenditori e gli integratori di sistemi. ControlByWeb Cloud è compatibile con tutte le nostre serie 400 (X-400, X-405, X-410, ecc.) e moduli Wi-Fi. Per connettersi al cloud è necessaria una connessione Internet.

  • Accesso più facile
  • Registrazione dati
  • Logica archiviata sul dispositivo, non nel cloud
  • Livelli di sicurezza
  • Autenticazione con password singola
  • Conti genitore-figlio
  • Connetti dispositivi non compatibili
  • Connetti punti finali illimitati

Caratteristiche principali

  • Possibilità di collegare fino a 32 dispositivi/sensori modbus
  • Bus 1-Wire per un massimo di 16 sensori (temperatura, umidità, ecc.)
  • Modulo cellulare opzionale per postazioni remote o failover cellulare
  • Monitora, registra e controlla fino a 32 moduli remoti o fino a 100 I/O
  • Compatibilità cloud ControlByWeb
  • Permessi utente: amministratore, manager, utente
  • Procedure:
    1. 50 programmate
    2. 50 Condizionali
    3. 20 programmi di sovrapposizione
  • Invia avvisi e-mail in base a condizioni definite dall'utente (supporta server di posta crittografati, come Gmail)
  • Orologio in tempo reale con sincronizzazione del server NTP
  • Ora legale automatica e regolazione dell'anno bisestile
  • Nessun software richiesto
  • Pagina di controllo basata sul web personalizzabile
  • Supporto per script BASIC per flessibilità avanzata
  • Registrazione configurabile
  • Grafici (dati registrati)
  • HTTPS/TLS crittografato
  • Configurazione dell'indirizzo IP statico o DHCP
  • Modbus, SNMP, servizio remoto, filtro IP
  • Aggiornabile sul campo
  • Custodia robusta per montaggio su guida DIN/a parete


Caratteristiche tecniche

Requisiti di alimentazione

  • Tensione: X-404-I: 9-28 V CC
  • Corrente massima:
  • Nessun sensore Modbus: 134mA
  • X-404 + 1.7A per sensori modbus: 1.834A
  • Vedere il manuale dell'utente per ulteriori informazioni

Connettore RS-485

  • Sensori supportati: fino a 32
  • Connettore: 5 poli, morsettiera estraibile, distanza 3,81 mm
  • Comunicazione: RS-485

Sensori di temperatura

  • Numero massimo di sensori: 16
  • Intervallo di temperatura: da -67 ° F a 257 ° F (da -55° C a + 125 ° C)
  • Precisione: ±0,5°C (da -10°C a +85°C)
  • Funzioni del sensore: monitoraggio della temperatura, temperatura del registro, avvisi e-mail, trap SNMP
  • Tipo di umidità: sensore Xytronix modello X-DTHS-P
  • Intervallo di umidità: 0-100% UR
  • Precisione: ±2%
  • Lunghezza massima del cavo: 180 m di lunghezza massima del cavo combinata

Orologio in tempo reale

  • Configurazione manuale o NTP (Network Time Protocol)
  • Periodo di sincronizzazione NTP: una volta, ogni giorno, ogni settimana, all'accensione
  • Regolazione automatica dell'ora legale
  • Batteria (condensatore) Alimentazione di riserva

Condensatore di alimentazione di backup

  • Funzioni di backup: orologio in tempo reale, 1 registro, 2 contatori, 64 stati relè (solo moduli remoti)
  • Durata del backup: minimo 2 settimane

Rete

  • Tipo: porta Ethernet 10/100 Base-T
  • Configurazione: configurazione dell'indirizzo IP statico o DHCP
  • Wireless: modem cellulare (solo X-404C-I)

Connettori

  • Bus Modbus: 5 posizioni, spaziatura terminali 3,81 mm, rimovibile. Per cavo 16-28 AWG.
  • Bus di alimentazione e 1-Wire: 5 posizioni, 3,81 mm, rimovibile
  • Rete: RJ-45 a 8 pin
  • Antenna cellulare: connettore SMA maschio (solo X-404C-I)

Indicatori LED

  • Numero di LED: 3
  • Accensione
  • Collegato alla rete
  • Attività di rete

Caratteristiche fisiche

  • Temperatura di esercizio: da -40 °F a 150 °F (da -40 °C a 65,5°C)
  • Taglia:
    • 35,7 mm di larghezza
    • 98,5 mm di altezza
    • 78 mm di profondità (escluso il connettore)
    • Peso: 142 grammi
  • Materiale della custodia: plastica in policarbonato Lexan 940
  • Classificazione della fiamma dell'involucro: UL94 V0

Protocolli

  • HTTP, HTTPS, SSL, XML, Modbus TCP/IP, SNMP V1,2C,V3, SMTP, Modbus RS-485

Registrazione

  • Dimensione file di registro: 3.072 Kbyte (fino a 50.688 registri)
  • Memoria: Flash non volatile
  • Architettura del buffer: buffer circolare
  • I dati di registro possono essere archiviati periodicamente su un computer tramite FTP o e-mail.

Funzionalità avanzate

  • Generatore di attività
  • Interprete BASIC (dimensioni del file di script fino a 4 Kbyte)
  • Servizi remoti

Impostazioni password

  • Lunghezza password: 6-18 caratteri

Compatibilità elettromagnetica

  • IEC CISPR 22, CISPR 24
  • UE EN55024, EN55022
  • X-404-I: FCC 47CFR15 (Classe B)

Conformità alla sicurezza del prodotto

  • IEC 61010-1



532.80 €(IVA incl.) 592.00 €
