X-420™ | Web-Enabled Instrumentation-Grade Data Acquisition

Possibilità illimitate per l'IOT industriale

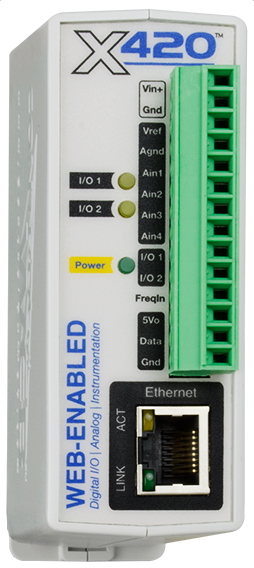

L'X-420™ è un modulo di acquisizione dati e monitoraggio I/O Ethernet completo con una soluzione innovativa per la creazione di logica avanzata (attività) senza la necessità di script.
Monitora e registra fino a 100 ingressi e/o uscite da un massimo di 32 moduli I/O remoti utilizzando l'interfaccia web intuitiva dell'X-420. Invia i dati del sensore ad altri moduli ControlByWeb.
Nessun software richiesto, nessuna programmazione necessaria e nessun abbonamento da acquistare.
L'X-420 ha un server web integrato in modo che possa essere configurato, controllato e monitorato utilizzando un browser web standard (o utilizzando la nostra app per smartphone CBW Mobile).

Caratteristiche principali

Quattro ingressi analogici: ±1,28V, ±2,56V, ±5,12V, ±10,24V, 4-20mA, 4-20mA
Due ingressi/uscite digitali configurabili 0-5VDC
Bus 1-Wire per un massimo di 16 sensori (temperatura, umidità, sensori a ultrasuoni, ecc.)
Un ingresso di frequenza accoppiato AC
Controlla, monitora e registra 32 moduli remoti o fino a 100 I/O
Permessi utente: amministratore, manager, utente
Processi:

50 programmati
50 Condizionali
20 programmi di sostituzione

Invia avvisi e-mail in base a condizioni definite dall'utente (supporta server di posta crittografati, come Gmail)
Orologio in tempo reale con sincronizzazione del server NTP
Ora legale automatica e regolazione dell'anno bisestile
Altamente configurabile: è possibile quasi qualsiasi combinazione di controllo ingresso/relè
Nessun software richiesto
Pagina di controllo basata sul web personalizzabile
Supporto per script BASIC per flessibilità avanzata
Registrazione
Grafici (dati registrati)
HTTPS/TLS crittografato
Configurazione dell'indirizzo IP statico o DHCP
Modbus, SNMP, servizio remoto, filtro IP
Aggiornabile sul campo
Connettore a 14 terminali rimovibile per una facile installazione
Custodia robusta per montaggio su guida DIN/a parete

I/O integrato

4 ingressi analogici: (multifunzione) ±1,28V, ±2,56V, ±5,12V, ±10,24V, 4-20mA Configurabile per funzionamento con ingresso single-ended, differenziale o 4-20 mA (0-20 mA). Monitora sensori industriali, sensori di direzione del vento, piranometri, trasduttori di pressione e molto altro.

2 ingressi/uscite digitali: Configurabile come ingressi o uscite | 0-5VDC

Ingressi: monitora i contatti puliti inclusi pulsanti, interruttori magnetici di allarme per porte, microinterruttori, ecc.
Uscite: fornisce un segnale logico digitale che può essere collegato a un relè a stato solido per controllare motori, pompe, luci, ecc.

Fino a 16 sensori di temperatura/umidità: Sensore a 1 filo Monitora fino a 16 sensori 1-Wire come: Sensori di temperatura e umidità.

1 ingresso di frequenza: Ingresso di frequenza accoppiato AC, consente di monitorare un ingresso di frequenza come: sensore di velocità del vento magnetico, trasformatore, ecc.

Comunicazione peer-to-peer (P2P)

Monitoraggio e controllo fino a 100 I/O: L'X-420 supporta la comunicazione peer-to-peer tra i moduli ControlByWeb. Comunica con un massimo di 32 moduli e consente di monitorare e controllare fino a 100 punti I/O. L'X-420 può comunicare con tutti i dispositivi ControlByWeb ma offre messaggistica istantanea tra i prodotti della serie X-400, ciò significa che l'X-420 può monitorare e controllare l'I/O su altri prodotti della serie X-400 come se fosse collegato direttamente al modulo.

Logica di Controllo

Generatore di attività: L'interfaccia integrata dell'X-420 consente di creare "Attività" personalizzate per una logica di controllo semplice e avanzata. Crea facilmente attività in base allo stato di input o output. Crea fino a tre azioni per ogni attività fornendoti la soluzione definitiva di controllo e monitoraggio per la tua applicazione! Crea fino a 50 pianificazioni pianificate, 50 condizionali e 20 sovrascritte.

Compiti condizionali: Le attività condizionali vengono attivate in base allo stato di un ingresso o di un'uscita. Le attività condizionali vengono comunemente utilizzate per la creazione di avvisi, il controllo degli output e la registrazione.

Attività pianificate: Le attività pianificate eseguono azioni a orari prestabiliti in giorni specifici. Le attività pianificate vengono comunemente utilizzate per registrare i dati di I/O a un'ora specificata o per controllare le uscite digitali.

Logica avanzata: L'X-420 contiene un interprete di script BASIC. Ciò consente di creare script che calcolano parametri analogici o creare una logica di controllo avanzata.

Funzionalità avanzate

Registrazione: L'X-420 offre la possibilità di registrare una varietà di punti dati come I/O locali e remoti, registri e tensione. Le voci del registro possono essere effettuate a intervalli prestabiliti, orari pianificati, attivati da modifiche I/O o eventi logici. Pianifica un file di registro giornaliero da inviare via e-mail o da caricare tramite server FTP.

Grafica: Rappresentare graficamente il file di registro corrente e visualizzare lo stato dell'I/O nel tempo.

Altre funzionalità avanzate: L'X-420 ha funzionalità più avanzate come la possibilità di avviare una connessione a server remoti, programmazione BASIC, autorizzazioni di amministratore/gestore/utente, ecc.

Pagina di monitoraggio e controllo

Gli utenti accedono all'X-420 tramite una pagina Web integrata, chiamata Pagina di controllo. La pagina di controllo può essere personalizzata dagli amministratori.

Si può usare la pagina di controllo per:

Controllo (acceso, spento o a impulsi):

Uscite digitali

relè

Monitorare lo stato di:

Ingressi digitali
Ingressi analogici
Sensori a 1 filo
Timer
Registri

Facoltativamente, la pagina di controllo può essere protetta da password per una maggiore sicurezza.

Permessi utente

L'X-420 supporta tre tipi di utenti che forniscono diversi livelli di accesso alle impostazioni del modulo e alle pagine di controllo. Ogni tipo di utente ha una password univoca ed è configurato dall'amministratore nelle pagine di configurazione.

amministratore: Accesso completo a tutte le impostazioni, attività e pagina di controllo.
Gestore: Accesso alle attività pianificate e alla pagina di controllo.
Utente: Accesso solo alla pagina di controllo.

Applicazioni - Internet delle cose nel settore industriale (IIoT)

L'X-420 è un modulo I/O Ethernet semplice ma potente per applicazioni IIoT grandi e piccole che richiedono una logica di controllo semplice o avanzata. Alcune delle numerose applicazioni IIoT dell'X-420 includono:

Monitoraggio e controllo del generatore

L'illustrazione seguente mostra il modulo X-420 che monitora e controlla un generatore industriale utilizzando le sue pagine Web integrate. L'X-420 sta monitorando lo stato di funzionamento del generatore, la corrente di uscita, lo stato di trasferimento, la tensione della batteria, la temperatura del refrigerante e dell'aria e il sensore della porta. È anche in grado di avviare/o arrestare da remoto il generatore.

Monitoraggio del livello del fluido

Configurazione di base per il monitoraggio dei livelli dei fluidi tramite gli ingressi analogici.

Caratteristiche tecniche

Requisiti di alimentazione

Tensione: 9-28 VDC
X-420-E: POE e/o 9-28 VDC
Corrente massima: 175 mA Max (2 I/O digitali = On, nessun sensore a 1 filo. Consultare il manuale utente per i valori tipici a 25°C)

Modalità di uscita

Uscita logica a controller esterni 5V alta tramite resistore da 49,9 Ohm

Ingressi digitali

Numero di Ingressi: 2 (configurabili)
Tipo: non isolato
Gamma di tensione: 0-5VDC
Corrente: 47K Pullup/Pulldown commutabile
Vin Ciao (Min):
Vin LO (Max):
Antirimbalzo: da 0 a 250 mS (configurabile)
Tempo di attesa minimo: 1 ms
Numero di ingressi contatore: 0-2 (configurabile)
Tasso di conteggio massimo: 200Hz massimo
Funzioni di ingresso: monitor di stato, controllo I/O digitale, controllo relè remoti, contatore scalabile, timer di attivazione, timer di attivazione totale, frequenza
Edge Trigger: ascendente, discendente o entrambi

Ingresso in frequenza

Tipo: AC accoppiato, sinusoidale o onda quadra (funziona con sensori di velocità del vento magnetici in millivolt)
Tensione di ingresso massima: ±12 VDC, 30Vpp AC
Isteresi: 25mV
Frequenza di ingresso 0-20 kHz
Onda sinusoidale o quadra
1 secondo in media
Livello di ingresso minimo:
Tensione minima di ingresso in funzione della frequenza:

Vin @ 1 Hz 50 mVpp
Vin @ 10 Hz 50 mVpp
Vin @ 100 Hz 60 mVpp
Vin @ 1 kHz 80 mVpp
Vin @ 10 kHz 700 mVpp
Vin @ 20 kHz 1,7 Vpp min

Ingressi analogici

Numero di ingressi: 4
Risoluzione: 16 bit, SAR
Tipo: single-ended, differenziale, 4-20 mA (0-20 mA) o una combinazione
Intervallo di ingresso: ±1,28 V, ± 2,56 V, ± 5,12 V, ± 10,24 V, 4-20 mA
Tensione di ingresso massima (Vin): -12,5 V < Vin < +12,5 V
Impedenza di ingresso (Zin): > 500Meg Ohm
Perdita canale spento: ±0.6nA (tip)
Reiezione della modalità comune in ingresso: >100dB
Errore totale non aggiustato: -9LSB (min), +9LSB (max)
Deriva di riferimento di tensione: ±5 ppm/°C
Shunt di ingresso interno da 4-20 mA: 200 ohm, ± 0,1%, 25 ppm (utilizza un intervallo di ± 5,12 V)
Frequenza di registrazione: 25 Hz

Sensori di temperatura

Numero massimo di sensori: 16
Tipo: Digitale 1-Wire (Maxim Semiconductor DS18B20)
Intervallo di temperatura: da -67 ° F a 257 ° F (da -55° C a + 125 ° C)
Precisione: ±0,5°C (da -10°C a +85°C)
Funzioni del sensore: monitoraggio della temperatura, controllo dell'I/O digitale, controllo dei relè remoti, temperatura del registro, avvisi e-mail
Tipo di umidità: sensore Xytronix modello X-DTHS-P
Intervallo di umidità: 0-100% UR
Precisione: ±2%
Lunghezza massima del cavo: 600 piedi (180 m) di lunghezza massima del cavo combinata

Orologio in tempo reale

Configurazione manuale o NTP (Network Time Protocol)
Periodo di sincronizzazione NTP: una volta, ogni giorno, ogni settimana, all'accensione
Regolazione automatica dell'ora legale

Batteria (condensatore) Alimentazione di riserva

Condensatore di alimentazione di backup
Funzioni di backup: Conserva orologio in tempo reale, 1 registro, 2 contatori, 2 I/O digitali
Durata del backup: minimo 2 settimane

Rete

Tipo: porta Ethernet 10/100 Base-T
Configurazione: configurazione dell'indirizzo IP statico o DHCP

Connettori

Alimentazione, uscite e ingressi: 14 posizioni, spaziatura terminali 3,81 mm, rimovibile. Per cavo 16-28 AWG.
Rete: RJ-45 a 8 pin

Indicatori LED

Numero di LED: 5
Accensione
I/O (1-2)
Collegato alla rete
Attività di rete

Caratteristiche Fisiche

Temperatura di esercizio: da -40 °F a 150 °F (da -40 °C a 65,5°C)
Dimensioni:

35,7 mm di larghezza
98,5 mm di altezza
78 mm di profondità (escluso il connettore)

Peso: 142 g
Materiale della custodia: plastica in policarbonato Lexan 940
Classificazione della fiamma dell'involucro: UL94 V0

Protocolli

HTTP, HTTPS, SSL, XML, Modbus TCP/IP, SNMP, SMTP, Servizi remoti

Registrazione

Dimensione file di registro: 3.072 K (fino a 50.688 voci di registro a seconda della configurazione)
Memoria: Flash non volatile
Architettura del buffer: buffer circolare
I dati del registro possono essere letti e archiviati periodicamente su un computer

Funzionalità avanzate
