Scheda a 8 relays Open Collector
Descrizione generale

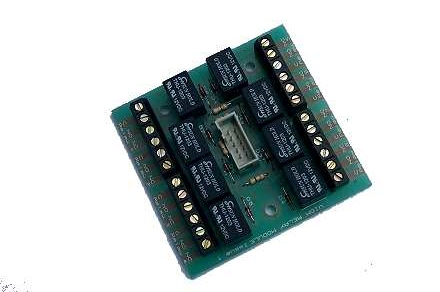

Modulo di espansione a relè di impiego generale, adatto ad uscite di tipo Open Collector o Open Drain, si collega direttamente alla nostra gamma di Schede a Microcontroller e Telecontrolli GSM (Selax, Tellsystem, Elcosys ecc.) Dispone di 8 Relays con deviatore unipolare ciascuno con una portata di 3 amp cc a 24 Volt in corrente continua o 125 Volt in corrente alternata. Il collegamento al modulo avviene tramite un cavo piatto a 10 poli con connettore IDC (in dotazione) che porta le linee di otto uscite, più la alimentazione.
Dati tecnici
Tensione di alimentazione: 12 V DC
Logica di commutazione: positiva (relè attivo con ingresso a livello 1)
Corrente di ingresso: > 50 mA
Capacità di commutazione: 3 A / 125 V
Contatti Relays: 8 deviatori SPDT
Uscite relè tramite morsetti a vite, max. 2,5 mm²
Ingresso tramite connettore IDC a 10 pin, passo 2.54
Dimensioni scheda: 71 x 75 mm
