X-400™ | Web Enabled I/O Controller

Prodotti > Controlli remoti Ethernet > XYTRONIX

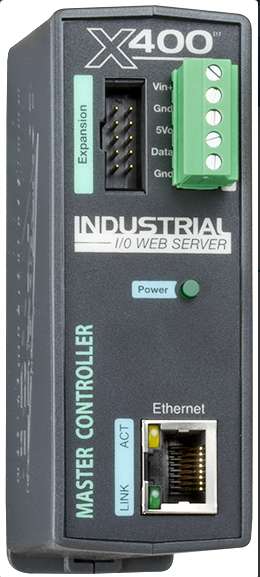

X-400 WEB Server Industriale

X-400 è un Controller di I/O industriale modulare abilitato per il Web che consente di aggiungere varie combinazioni di I / O per adattarlo all'applicazione specifica. I moduli di espansione possono essere collegati direttamente all'X-400 tramite il bus di espansione oppure è possibile connettere i dispositivi remoti tramite un nework Ethernet, incluso Internet. L'X-400 supporta la comunicazione peer-to-peer tra i vari dispositivi. L'X-400 può comunicare con tutti i moduli di espansione e altri dispositivi ma offre messaggistica istantanea solo tra i prodotti della serie X-400. Ciò significa che il controller X-400 può monitorare e controllare l'I / O su altri moduli della serie X-400 come se fosse direttamente collegato al controller.

Caratteristiche principali

Combinazioni I/O illimitate

I controller I/O espandibili di ControlByWeb sono la soluzione definitiva per il monitoraggio e il controllo di sistemi piccoli e grandi e altri sistemi che richiedono una combinazione I/O unica. Inizia con un controller I/O espandibile e aggiungi I/O collegando moduli di espansione per una soluzione su misura per la tua applicazione specifica. I controller e i moduli di espansione includono varie combinazioni I/O di relè, ingressi digitali, ingressi analogici, termocoppie e un bus a 1 filo per il monitoraggio della temperatura e dell'umidità.

Logica sul dispositivo

I nostri controllori eseguono una logica di controllo semplice e complessa simile a quella di un controllore logico programmabile (PLC). Tuttavia, a differenza di un PLC, i nostri controller sono progettati per applicazioni web-based da zero.

Controllo e monitoraggio da qualsiasi luogo

Un controller master può essere configurato, controllato e monitorato utilizzando il suo server Web integrato e un browser Web standard che consente l'accesso remoto senza software aggiuntivo o servizi cloud richiesti.

Bus di espansione - Controlla, monitora e registra 32 moduli di espansione e / o remoti o fino a 100 I / O
Comunicazione protetta peer-to-peer (P2P)
Bus 1-wire: monitor fino a 16 sensori di temperatura / umidità: da -67 ° F a 257 ° F (da -55 ° C a + 125 ° C)
Web server sicuro e integrato per configurazione e monitoraggio remoto
Autorizzazioni utente: amministratore, manager, utente
Task Builder
50 attività pianificate
50 attività condizionali
20 Attività di riavvio
20 Sostituzioni di pianificazioni
Invia avvisi e-mail in base a condizioni definite dall'utente (supporta server e-mail crittografati, come Gmail)
Orologio in tempo reale con sincronizzazione del server NTP
Ora legale automatica e regolazione dell'anno bisestile
Altamente configurabile - Quasi tutte le combinazioni di controllo ingresso / relè possibili
Nessun software applicativo richiesto
Pagina di controllo personalizzabile e basata sul web
Supporto degli script BASIC per una flessibilità avanzata
Registrazione dei dati acquisiti
Rappresentazione grafica (dati registrati)
HTTPS / TLS crittografato
Configurazione dell'indirizzo IP statico o DHCP
Modbus, SNMP, Servizio remoto, Filtro IP
Aggiornabile sul campo
Connettore a 14 terminali rimovibile per una facile installazione
Contenitore per guida DIN o per montaggio a parete

Dati Tecnici Modello: X-400

Requisiti di alimentazione

Voltaggio: 9-28 VDC
Corrente d'ingresso (min ... max):

9 VDC 134 mA ... 1.834 A
12 VDC 101 mA ... 1.801 A
24 VDC 55 mA ... 1.755 A

Orologio in tempo reale

Impostazione manuale o NTP (Network Time Protocol)
Periodo di sincronizzazione NTP: una volta, giornaliero, settimanale, all'accensione
Regolazione automatica dell'ora legale
Batteria (condensatore) Power Backup
Backup alimentazione condensatore
Funzioni di backup: conservazione dell'orologio in tempo reale, 1 registro, 2 contatori, 64 stati dei relè (solo relè locali ed espansione)
Durata del backup: minimo 2 settimane

Caratteristiche di Rete

Tipo: porta Ethernet 10/100 Base-T
Installazione: configurazione dell'indirizzo IP statico o DHCP
Connettori Alimentazione e bus a 1 filo: 5 posizioni, spaziatura terminali 3,81 mm, rimovibile. Per filo 16-28 AWG.
Bus di espansione: cavo a nastro, 10 conduttori, polarizzato, 2x5 posizioni, passo 0,100 "Fornisce alimentazione e comunicazioni per i moduli di espansione (Comunicazioni: RS-485)
Rete: RJ-45 a 8 pin

Indicatori a LED

Numero di LED: 3
Accensione
Rete collegata
Attività di rete

Parametri fisici

Temperatura di funzionamento: da -40 ° F a 150 ° F (da -40 ° C a 65,5 ° C)
Dimensione: larghezza 35,7 mm altezza: 98,5 mm profondità: 78 mm (escluso connettore)
Peso: 142 grammi
Materiale della custodia: Policarbonato Lexan 940
Classe di infiammabilità della custodia: UL94 V0

Protocolli:

HTTP, HTTPS, SSL, XML, Modbus TCP / IP, SNMP V1,2C, V3, SMTP

Notifiche di posta elettronica

Indirizzi email: 8
Avvisi e-mail crittografati: STARTTLS e TLSL / SSL
Funzioni di avviso: stati I / O - Completamente personalizzabili

Registrazione

Dimensione file registro: 3.072-Kbyte (fino a 50.688 eventi)
Memoria: Flash non volatile
Architettura buffer: buffer circolare
I dati del registro possono essere periodicamente letti e archiviati su un computer

Funzionalità avanzate
