X-420™ | Web-Enabled Instrumentation-Grade Data Acquisition



Possibilità illimitate per l'IOT industriale

  • L'X-420™ è un modulo di acquisizione dati e monitoraggio I/O Ethernet completo con una soluzione innovativa per la creazione di logica avanzata (attività) senza la necessità di script.
  • Monitora e registra fino a 100 ingressi e/o uscite da un massimo di 32 moduli I/O remoti utilizzando l'interfaccia web intuitiva dell'X-420. Invia i dati del sensore ad altri moduli ControlByWeb.
  • Nessun software richiesto, nessuna programmazione necessaria e nessun abbonamento da acquistare.
  • L'X-420 ha un server web integrato in modo che possa essere configurato, controllato e monitorato utilizzando un browser web standard (o utilizzando la nostra app per smartphone CBW Mobile).


Caratteristiche principali

  • Quattro ingressi analogici: ±1,28V, ±2,56V, ±5,12V, ±10,24V, 4-20mA, 4-20mA
  • Due ingressi/uscite digitali configurabili 0-5VDC
  • Bus 1-Wire per un massimo di 16 sensori (temperatura, umidità, sensori a ultrasuoni, ecc.)
  • Un ingresso di frequenza accoppiato AC
  • Controlla, monitora e registra 32 moduli remoti o fino a 100 I/O
  • Permessi utente: amministratore, manager, utente
  • Processi:
    1. 50 programmati
    2. 50 Condizionali
    3. 20 programmi di sostituzione
  • Invia avvisi e-mail in base a condizioni definite dall'utente (supporta server di posta crittografati, come Gmail)
  • Orologio in tempo reale con sincronizzazione del server NTP
  • Ora legale automatica e regolazione dell'anno bisestile
  • Altamente configurabile: è possibile quasi qualsiasi combinazione di controllo ingresso/relè
  • Nessun software richiesto
  • Pagina di controllo basata sul web personalizzabile
  • Supporto per script BASIC per flessibilità avanzata
  • Registrazione
  • Grafici (dati registrati)
  • HTTPS/TLS crittografato
  • Configurazione dell'indirizzo IP statico o DHCP
  • Modbus, SNMP, servizio remoto, filtro IP
  • Aggiornabile sul campo
  • Connettore a 14 terminali rimovibile per una facile installazione
  • Custodia robusta per montaggio su guida DIN/a parete


I/O integrato

  • 4 ingressi analogici: (multifunzione) ±1,28V, ±2,56V, ±5,12V, ±10,24V, 4-20mA Configurabile per funzionamento con ingresso single-ended, differenziale o 4-20 mA (0-20 mA). Monitora sensori industriali, sensori di direzione del vento, piranometri, trasduttori di pressione e molto altro.

  • 2 ingressi/uscite digitali: Configurabile come ingressi o uscite | 0-5VDC
    1. Ingressi: monitora i contatti puliti inclusi pulsanti, interruttori magnetici di allarme per porte, microinterruttori, ecc.
    2. Uscite: fornisce un segnale logico digitale che può essere collegato a un relè a stato solido per controllare motori, pompe, luci, ecc.

  • Fino a 16 sensori di temperatura/umidità: Sensore a 1 filo Monitora fino a 16 sensori 1-Wire come: Sensori di temperatura e umidità.

  • 1 ingresso di frequenza: Ingresso di frequenza accoppiato AC, consente di  monitorare un ingresso di frequenza come: sensore di velocità del vento magnetico, trasformatore, ecc.

Comunicazione peer-to-peer (P2P)

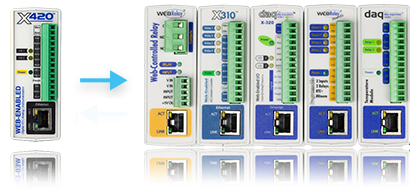

  • Monitoraggio e controllo fino a 100 I/O:  L'X-420 supporta la comunicazione peer-to-peer tra i moduli ControlByWeb. Comunica con un massimo di 32 moduli e consente di monitorare e controllare fino a 100 punti I/O. L'X-420 può comunicare con tutti i dispositivi ControlByWeb ma offre messaggistica istantanea tra i prodotti della serie X-400, ciò significa che l'X-420 può monitorare e controllare l'I/O su altri prodotti della serie X-400 come se fosse collegato direttamente al modulo.






Logica di Controllo

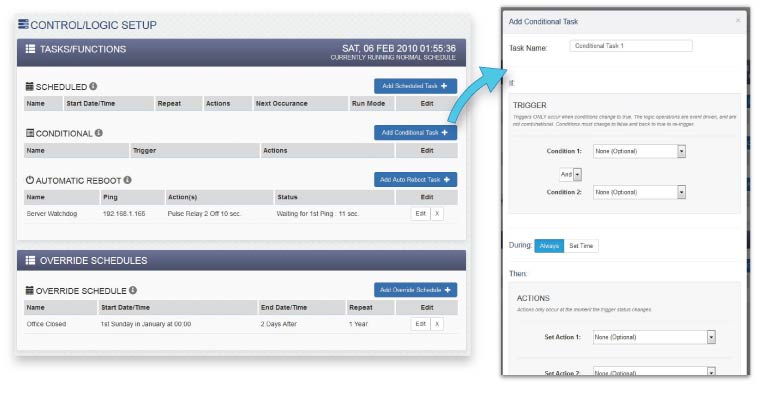

  • Generatore di attività: L'interfaccia integrata dell'X-420 consente di creare "Attività" personalizzate per una logica di controllo semplice e avanzata. Crea facilmente attività in base allo stato di input o output. Crea fino a tre azioni per ogni attività fornendoti la soluzione definitiva di controllo e monitoraggio per la tua applicazione! Crea fino a 50 pianificazioni pianificate, 50 condizionali e 20 sovrascritte.



  • Compiti condizionali: Le attività condizionali vengono attivate in base allo stato di un ingresso o di un'uscita. Le attività condizionali vengono comunemente utilizzate per la creazione di avvisi, il controllo degli output e la registrazione.

  • Attività pianificate: Le attività pianificate eseguono azioni a orari prestabiliti in giorni specifici. Le attività pianificate vengono comunemente utilizzate per registrare i dati di I/O a un'ora specificata o per controllare le uscite digitali.

  • Logica avanzata: L'X-420 contiene un interprete di script BASIC. Ciò consente di creare script che calcolano parametri analogici o creare una logica di controllo avanzata.


Funzionalità avanzate



  • Registrazione: L'X-420 offre la possibilità di registrare una varietà di punti dati come I/O locali e remoti, registri e tensione. Le voci del registro possono essere effettuate a intervalli prestabiliti, orari pianificati, attivati da modifiche I/O o eventi logici. Pianifica un file di registro giornaliero da inviare via e-mail o da caricare tramite server FTP.

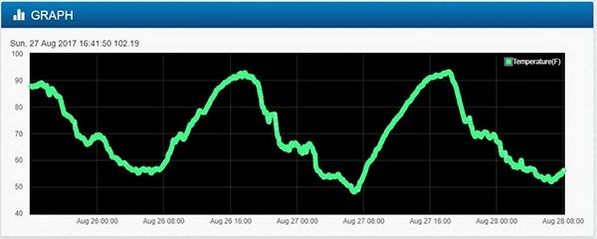

  • Grafica: Rappresentare graficamente il file di registro corrente e visualizzare lo stato dell'I/O nel tempo.

  • Altre funzionalità avanzate: L'X-420 ha funzionalità più avanzate come la possibilità di avviare una connessione a server remoti, programmazione BASIC, autorizzazioni di amministratore/gestore/utente, ecc.


Pagina di monitoraggio e controllo

Gli utenti accedono all'X-420 tramite una pagina Web integrata, chiamata Pagina di controllo. La pagina di controllo può essere personalizzata dagli amministratori.

Si può usare la pagina di controllo per:

  • Controllo (acceso, spento o a impulsi):
    1. Uscite digitali
    1. relè

  • Monitorare lo stato di:
    1. Ingressi digitali
    2. Ingressi analogici
    3. Sensori a 1 filo
    4. Timer
    5. Registri

  • Facoltativamente, la pagina di controllo può essere protetta da password per una maggiore sicurezza.

Permessi utente

L'X-420 supporta tre tipi di utenti che forniscono diversi livelli di accesso alle impostazioni del modulo e alle pagine di controllo. Ogni tipo di utente ha una password univoca ed è configurato dall'amministratore nelle pagine di configurazione.

  • amministratore: Accesso completo a tutte le impostazioni, attività e pagina di controllo.
  • Gestore: Accesso alle attività pianificate e alla pagina di controllo.
  • Utente: Accesso solo alla pagina di controllo.


Applicazioni - Internet delle cose nel settore industriale (IIoT)

L'X-420 è un modulo I/O Ethernet semplice ma potente per applicazioni IIoT grandi e piccole che richiedono una logica di controllo semplice o avanzata. Alcune delle numerose applicazioni IIoT dell'X-420 includono:

 Monitoraggio e controllo del generatore

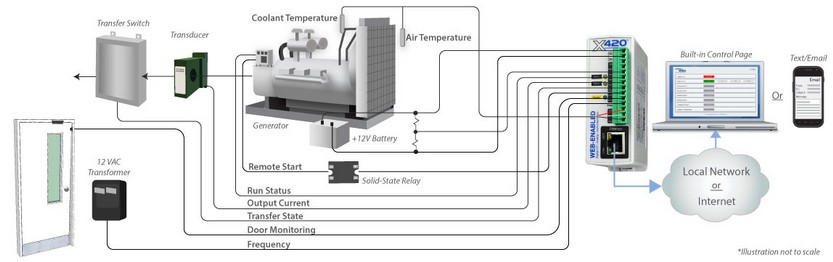

L'illustrazione seguente mostra il modulo X-420 che monitora e controlla un generatore industriale utilizzando le sue pagine Web integrate. L'X-420 sta monitorando lo stato di funzionamento del generatore, la corrente di uscita, lo stato di trasferimento, la tensione della batteria, la temperatura del refrigerante e dell'aria e il sensore della porta. È anche in grado di avviare/o arrestare da remoto il generatore.





Monitoraggio del livello del fluido

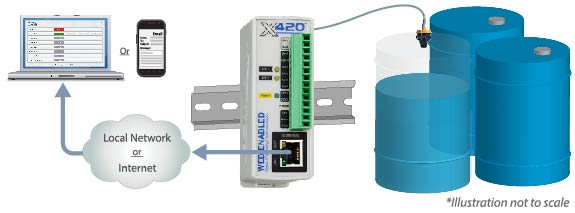

Configurazione di base per il monitoraggio dei livelli dei fluidi tramite gli ingressi analogici.





Caratteristiche tecniche

Requisiti di alimentazione

  • Tensione: 9-28 VDC
  • X-420-E: POE e/o 9-28 VDC
  • Corrente massima: 175 mA Max (2 I/O digitali = On, nessun sensore a 1 filo. Consultare il manuale utente per i valori tipici a 25°C)

Modalità di uscita

  • Uscita logica a controller esterni 5V alta tramite resistore da 49,9 Ohm

Ingressi digitali

  • Numero di Ingressi: 2 (configurabili)
  • Tipo: non isolato
  • Gamma di tensione: 0-5VDC
  • Corrente: 47K Pullup/Pulldown commutabile
  • Vin Ciao (Min):
  • Vin LO (Max):
  • Antirimbalzo: da 0 a 250 mS (configurabile)
  • Tempo di attesa minimo: 1 ms
  • Numero di ingressi contatore: 0-2 (configurabile)
  • Tasso di conteggio massimo: 200Hz massimo
  • Funzioni di ingresso: monitor di stato, controllo I/O digitale, controllo relè remoti, contatore scalabile, timer di attivazione, timer di attivazione totale, frequenza
  • Edge Trigger: ascendente, discendente o entrambi

Ingresso in frequenza

  • Tipo: AC accoppiato, sinusoidale o onda quadra (funziona con sensori di velocità del vento magnetici in millivolt)
  • Tensione di ingresso massima: ±12 VDC, 30Vpp AC
  • Isteresi: 25mV
  • Frequenza di ingresso 0-20 kHz
  • Onda sinusoidale o quadra
  • 1 secondo in media
  • Livello di ingresso minimo:
  • Tensione minima di ingresso in funzione della frequenza:
    • Vin @ 1 Hz 50 mVpp
    • Vin @ 10 Hz 50 mVpp
    • Vin @ 100 Hz 60 mVpp
    • Vin @ 1 kHz 80 mVpp
    • Vin @ 10 kHz 700 mVpp
    • Vin @ 20 kHz 1,7 Vpp min


Ingressi analogici

  • Numero di ingressi: 4
  • Risoluzione: 16 bit, SAR
  • Tipo: single-ended, differenziale, 4-20 mA (0-20 mA) o una combinazione
  • Intervallo di ingresso: ±1,28 V, ± 2,56 V, ± 5,12 V, ± 10,24 V, 4-20 mA
  • Tensione di ingresso massima (Vin): -12,5 V < Vin < +12,5 V
  • Impedenza di ingresso (Zin): > 500Meg Ohm
  • Perdita canale spento: ±0.6nA (tip)
  • Reiezione della modalità comune in ingresso: >100dB
  • Errore totale non aggiustato: -9LSB (min), +9LSB (max)
  • Deriva di riferimento di tensione: ±5 ppm/°C
  • Shunt di ingresso interno da 4-20 mA: 200 ohm, ± 0,1%, 25 ppm (utilizza un intervallo di ± 5,12 V)
  • Frequenza di registrazione: 25 Hz

Sensori di temperatura

  • Numero massimo di sensori: 16
  • Tipo: Digitale 1-Wire (Maxim Semiconductor DS18B20)
  • Intervallo di temperatura: da -67 ° F a 257 ° F (da -55° C a + 125 ° C)
  • Precisione: ±0,5°C (da -10°C a +85°C)
  • Funzioni del sensore: monitoraggio della temperatura, controllo dell'I/O digitale, controllo dei relè remoti, temperatura del registro, avvisi e-mail
  • Tipo di umidità: sensore Xytronix modello X-DTHS-P
  • Intervallo di umidità: 0-100% UR
  • Precisione: ±2%
  • Lunghezza massima del cavo: 600 piedi (180 m) di lunghezza massima del cavo combinata

Orologio in tempo reale

  • Configurazione manuale o NTP (Network Time Protocol)
  • Periodo di sincronizzazione NTP: una volta, ogni giorno, ogni settimana, all'accensione
  • Regolazione automatica dell'ora legale

Batteria (condensatore) Alimentazione di riserva

  • Condensatore di alimentazione di backup
  • Funzioni di backup: Conserva orologio in tempo reale, 1 registro, 2 contatori, 2 I/O digitali
  • Durata del backup: minimo 2 settimane

Rete

  • Tipo: porta Ethernet 10/100 Base-T
  • Configurazione: configurazione dell'indirizzo IP statico o DHCP

Connettori

  • Alimentazione, uscite e ingressi: 14 posizioni, spaziatura terminali 3,81 mm, rimovibile. Per cavo 16-28 AWG.
  • Rete: RJ-45 a 8 pin

Indicatori LED

  • Numero di LED: 5
  • Accensione
  • I/O (1-2)
  • Collegato alla rete
  • Attività di rete

Caratteristiche Fisiche

  • Temperatura di esercizio: da -40 °F a 150 °F (da -40 °C a 65,5°C)
  • Dimensioni:
    1. 35,7 mm di larghezza
    2. 98,5 mm di altezza
    3. 78 mm di profondità (escluso il connettore)
  • Peso: 142 g
  • Materiale della custodia: plastica in policarbonato Lexan 940
  • Classificazione della fiamma dell'involucro: UL94 V0

Protocolli

  • HTTP, HTTPS, SSL, XML, Modbus TCP/IP, SNMP, SMTP, Servizi remoti

Registrazione

  • Dimensione file di registro: 3.072 K (fino a 50.688 voci di registro a seconda della configurazione)
  • Memoria: Flash non volatile
  • Architettura del buffer: buffer circolare
  • I dati del registro possono essere letti e archiviati periodicamente su un computer

Funzionalità avanzate

  • Generatore di attività
  • Interprete BASIC
  • Servizi remoti

Impostazioni password

  • Lunghezza password: 6-18 caratteri

Compatibilità elettromagnetica

  • IEC CISPR 22, CISPR 24
  • UE EN55024, EN55022
  • X-420-I: FCC 47CFR15 (Classe B)
  • X-420-E: FCC 47CFR15 (Classe A)

Conformità alla sicurezza del prodotto

  • IEC 61010-1
